用途:

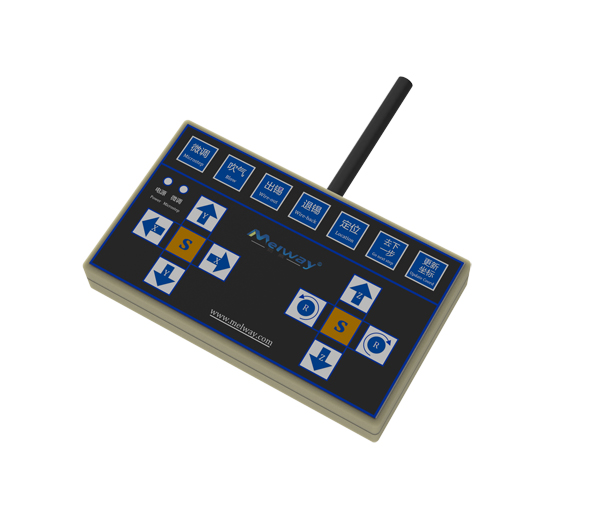

手持式示教手柄用于焊錫機的運動控制、編寫焊接程序及手動調試。
特點:
① 結構美觀,操作簡單;
② 可實現軸的多方向調節;
③ 采用DP15接口連接。
按鍵名稱 | 按鍵功能 |
使能 | 開啟示教手柄 |
吹氣 | 手動清錫烙鐵咀 |
出錫 | 手動將錫線送出 |
退錫 | 手動將錫線退回 |
下一步 | 定位到當前點的下一點 |
更新坐標 | 更新當前坐標 |
R+ | R軸順時針旋轉 |
R- | R軸逆時針旋轉 |
Y+ | Y軸向前移動 |
Y- | Y軸向后移動 |
X+ | X軸向右移動 |
X- | X軸向左移動 |
Z+ | Z軸向下移動 |
Z- | Z軸向上移動 |
定位 | 將焊頭定位到當前選中的點,當沒有選擇的點時定位到最后一點 |
微調 | 按下按鍵,相對應微調指示燈會亮起,移動軸時以低速運行 |
S | S為組合按鍵,備用按鍵,暫時沒用設置功能。 |
